Назначение
Технические данные встраиваемых в ШОТ-01М зарядно-подзарядных устройств (ПЗУ)
Конструктивные исполнения
- Шкафы ШОТ-011М имеют два основных конструктивных исполнения по номинальной емкости встроенных в шкаф аккумуляторных батарей:
- до 50 Ахчас – секционный шкаф, в нижнем отсеке установлены аккумуляторные батареи, в верхнем – подзаряно-зарядные устройства, выключатели распределительного устройства постоянного тока, приборы, аппаратура контроля параметров аккумуляторных батарей и сети постоянного тока.
- Габаритные размеры (ВхШхГ), мм: 2200х600х600, 2200х800х600;
- до 120 Ахчас – щит, состоящий из двух шкафов: в правом шкафу установлены аккумуляторные батареи, в левом – подзаряно-зарядные устройства и прочие элементы.
- Габаритные размеры (ВхШхГ), мм: 2200х1200х600, 2200х1400х600.
- При большей потребной емкости батарей возможно расширение щита за счет дополнительных секций-шкафов.
Описание товара

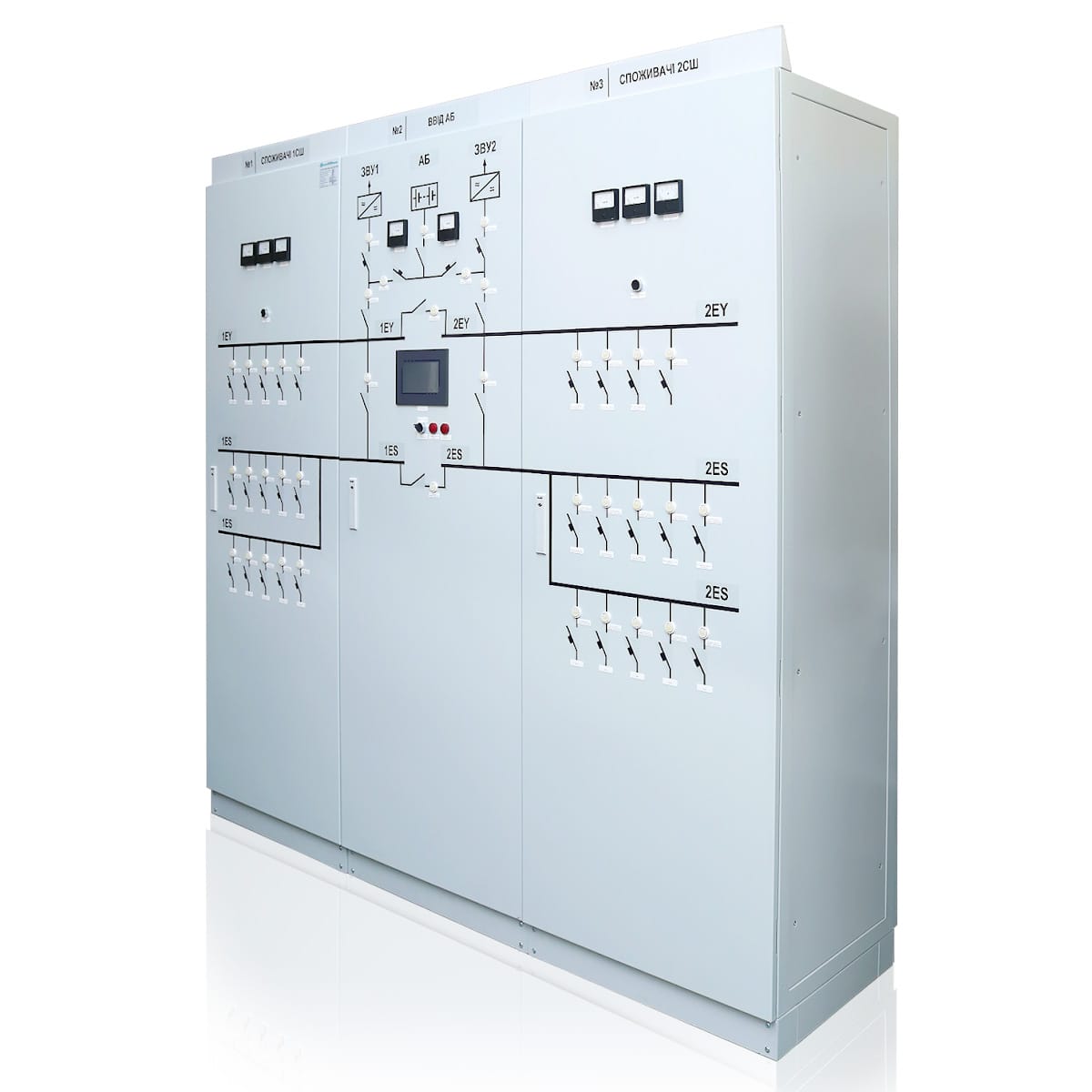

ЩИТЫ ПОСТОЯННОГО ТОКА ТИПА ЩПТ
Функции
- ввод электроэнергии от АБ, автоматическая зарядка и подзарядка АБ встроенными в шкаф ШОТ1М зарядно-подзарядными устройствами;
- распределение электроэнергии между потребителями;
- формирование шинки «мигающего света» — (+)EP дополнительно к шинам ±ЕС;
- возможность объединения шин, шинок разных секций шкафа ШОТ1М с помощью секционных разъединителей;
- селективная защита вводов и отходящих линий от токов перегрузки и короткого замыкания;
- непрерывный автоматический контроль качества напряжения на шинах ШОТ1М с формированием сигнала об отклонении параметров сети постоянного тока;
- непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно «земли» с формированием сигнала о снижении сопротивления изоляции ниже допустимого значения;
- возможность определения присоединения, на линии которого произошло замыкание на «землю»;
- формирование обобщенного предупредительного сигнала при срабатывании защит, исчезновении напряжения на шинках ±ЕС, исчезновении напряжения питания зарядно-подзарядных преобразователей;
- измерение основных текущих параметров состояния АБ таких как: напряжение, ток заряда-разряда, ток подзаряда.
Условия эксплуатации
- температура окружающего воздуха: от -40 ºС до +45 ºС (в зависимости от исполнения);
- относительная влажность окружающего воздуха: 80 или 98 % при 25 ºС (в зависимости от исполнения);
- место установки – в закрытых помещениях при отсутствии непосредственного воздействия атмосферных осадков и солнечной радиации;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию
Технические данные встраиваемых в ШОТ-01М зарядно-подзарядных устройств (ПЗУ)
- Номинальное напряжение однофазной питающей сети – 230В
- Допустимое отклонение напряжения питающей сети, в % от номинального значения +10 -20
- Номинальная частота питающей сети – 50Гц
- Допустимые отклонения частоты питающей сети, в % от номинального значения ±2,0
- Номинальное значение выпрямленного напряжения 115; 230В
- Пределы регулировки выпрямленного напряжения в режиме стабилизации напряжения 105…125; 210…250В
- Пределы регулировки выпрямленного тока в режиме стабилизации тока – 3,8…4,2; 7,6…8,4 9,5…10,5А
- Допустимое отклонение выпрямленного напряжения от величины заданного в режиме стабилизации напряжения, в % от номинального значения ±0,5
- Допустимый уровень пульсаций выпрямленного напряжения, в % от номинального значения ±0,5
- Количество ПЗУ, допускающих параллельную работу 4
