РШ-19
РШ-19
Назначение

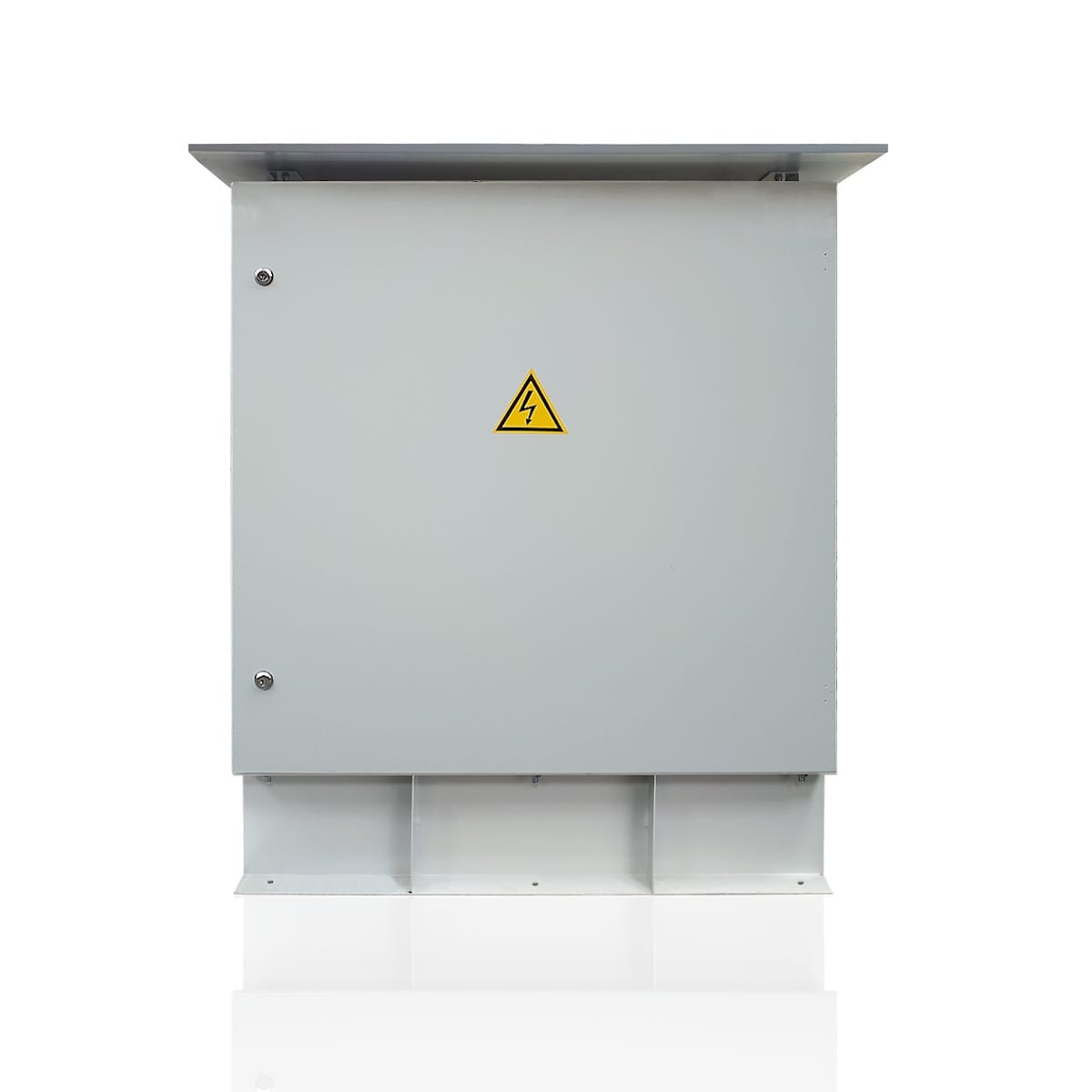

Шкафы РШ предназначены для защиты и автоматики трансформатора 35/10(6) кВ, генератора и отходящих линий 6, 10, 35 кВ. Шкафы имеют наружное исполнение оболочки по степени защиты IP54 и устанавливаются в непосредственной близости от объектов защиты и управления.
Описание товара
Общие технические характеристики
- код товара: РШ-19;
- номинальный ток измерительных цепей 5А;
- номинальное напряжение оперативных цепей шкафа 220В;
- номинальная частота 50Гц;
- номинальный коэффициент одновременности 0,6;
- номинальный ожидаемый ток короткого замыкания, не более 10кА;
- степень защиты IP54;
- рабочий диапазон температур °С -40…+40;
- относительная влажность окружающего воздуха при 25 °С — 100%;
- срок службы, не менее 20 лет;
- вид конструкции и возможность перемещения — шкаф стационарный;
- габаритные размеры, не более: высота- 1000 ширина — 1000 глубина мм — 500;
- способ обслуживания — односторонний;
Функции РШ для РПН трансформатора (типоисполнение РШ-19.1М – одного, РШ-19.2М – двух трансформаторов):
- автоматическое и ручное управление РПН;
- контроль напряжения на секциях;
- сигнализация аварийных режимов;
- связь с верхнем уровнем через интерфейс RS-485.
