МНОГОФУНКЦИОНАЛЬНЫЙ КОМПЛЕКС РЗА ДЛЯ ПРИСОЕДЕНИЙ 6–35 КВ

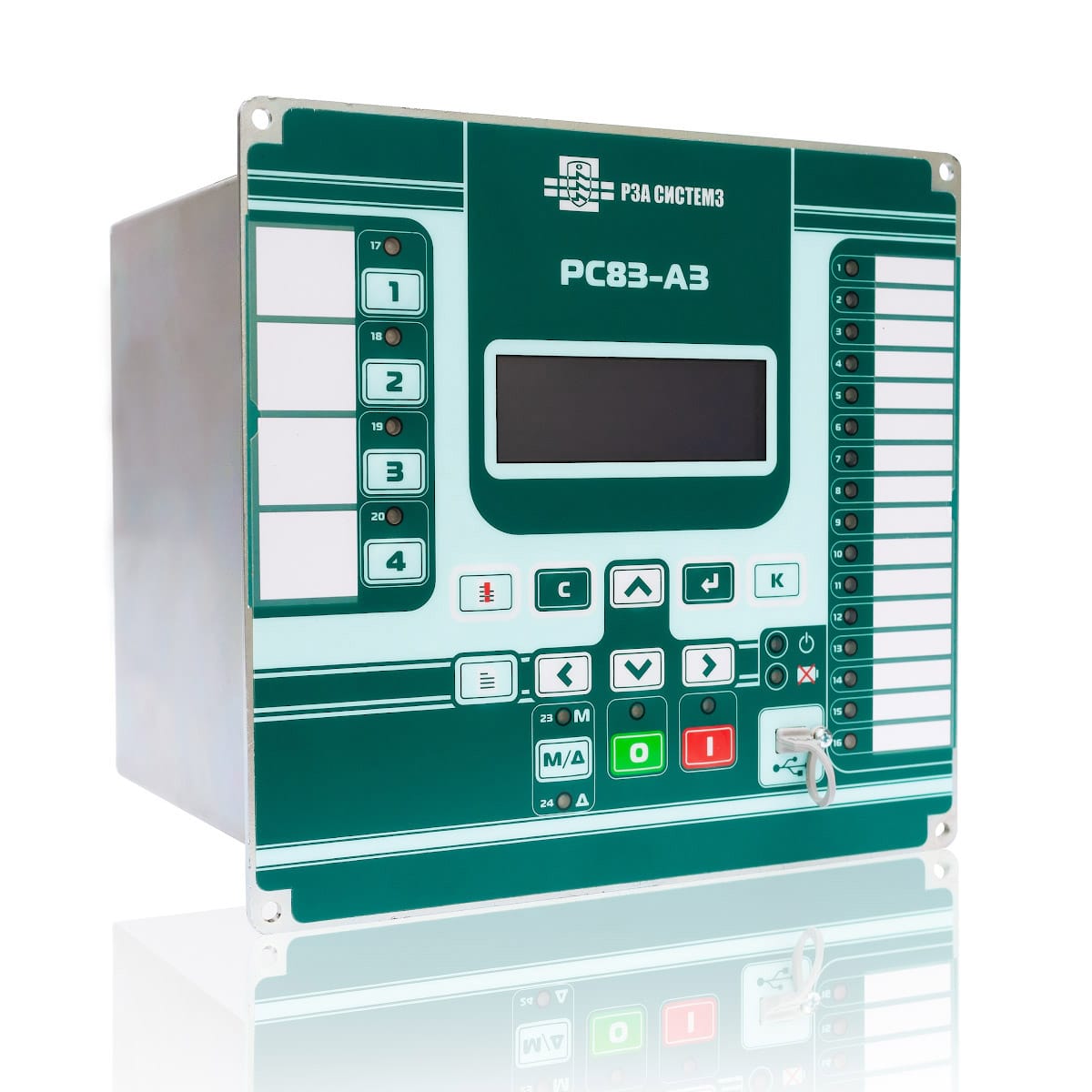

Простое, компактное и недорогое устройство токовых и земляных защит для сетей с малыми токами замыкания на землю различной конфигурации. Устройство отвечает требованиям действующих нормативных документов, имеет необходимые интерфейсы связи с поддержкой стандарта МЭК 61850-8-1 и может использоваться в составе проекта цифровой подстанции.
Функции защиты и автоматики
Наименование функции | Количество |
| Максимальная токовая защита (МТЗ) с независимой и зависимыми характеристиками | 5 |
Количество зависимых характеристик МТЗ | 7 |
Направленная защита от замыканий на землю (ЗНЗ) по 3I0И, 3I0P, по Z0И или ЗНЗ по 3U0 | 4 |
Количество зависимых характеристик ЗНЗ по 3I0В, 3I0P | 7 |
Земляная защита для компенсированных сетей по высшим гармоникам 3I0 с зависимой и независимой характеристикой | 2 |
Защита по току обратной последовательности I2, I2/I1 (ОБР) | 2 |
Логическая защита шин (ЛЗШ) | 1 |
Автоматическое повторное включение (АПВ), 2х кратное | 1 |
АЧР-ЧАПВ (по дискретному входу) | 1/1 |
УРОВ | 2 |
Оптическая дуговая защита, количество каналов | 3 |
Определение неисправности цепей тока (НЦТ) | + |
Определение места повреждения (ОМП) по току КЗ | + |
Автоматика и управление выключателем (АУВ) | 1 |
Учет ресурса выключателя | + |
АВР и ВНР с пуском и контролем напряжений через дискретные входы | + |
Измерение токов и напряжений 3U0 | + |
Питание по цепям тока | Опция |
Дешунтирование электромагнитов отключения выключателя | Опция |
Встроенный предварительно заряженный конденсатор для электромагнитов отключения типа MiTOP | Опция |
Группы уставок | 2 |
Интерфейс Ethernet электрический или оптический, протокол МЭК60870-5-104, МЭК61850-8-1, Modbus-ТСР | 0–1 |
Інтерфейсы RS-485, протоколы Modbus-RTU, МЕК60870-5-103 | 0–2 |
Интерфейс USB, сервисный, протокол Modbus-RTU | 1 |
Основные технические характеристики устройства
Название параметра | Значение |
Номинальный ток цепей тока фаз, питание по току и дешунтирование | 5 А |
Номинальное напряжение цепи измерения 3U0 | 100 В |
Диапазон уставок МТЗ и ЗНЗ по расчетному току 3I0P | 0,1–125 А (вторичных) |
Диапазон уставок ЗНЗ по измеряному току 3I0И | 0,004—5 А |
Диапазон уставок ЗНЗ по измеряемому сопротивлению Z0 | 25–25000 Ом |
Время готовности при питании от цепей тока | 150 мс |
Диапазон напряжения питания | 80–264 В |
Диапазон рабочих температур | от -40° до +70° С |
Количество дискретных входов | 15/20/26/31/37 шт. |
Количество выходных реле | 5/15 шт. |
Количество светодиодов индикации аварий, неисправностей и режимов работы | 26 шт. |
Степень защиты по лицевой панели | IP54 |
Габаритные размеры (ВхШхГ) | 182 х 195 х 175 мм |
Особенности устройства
- Уникальное сочетание функциональности и характеристик устройства РЗА присоединений распределительных сетей 6–35 кВ с возможностями для реализации цифровой подстанции с поддержкой GOOSE и MMS.
- Универсальность ступеней МТЗ по фазным или линейным токам, с различными ампер-секундными характеристиками.
- Разнообразие возможностей использования степеней ЗНЗ по 3I0И, 3I0P с зависимыми и независимыми характеристиками, по Z0 и 3U0. Возможность направленности ступеней ЗНЗ. Наличие ступеней, работающих по высшим гармоникам для компенсированных сетей.
- Широкий диапазон напряжений питания устройства: 80–264 В длительно (420 В до 5 минут).
- Высокая степень защиты устройств по лицевой панели, IP54.
- Встроенное питание по цепям тока.
- Дешунтирование или питание электромагнита отключения MiTOP от встроенного конденсатора, заряжаемого от оперативного напряжения или тока.
- Встроенный источник гарантированного питания дискретных входов.
- Высокая ремонтопригодность за счет модульной конструкции с легко сменными унифицированными модулями для устройств разного назначения.
- Определение места повреждения, также при отсутствии цепей напряжения, что выгодно отличает устройство от аналогов.
- Учет ресурса выключателя.
- Программируемая логика.
- Небольшие размеры.
Сопроводительная техническая документация
- Руководство по эксплуатации РС83-А3 ЕАБР.656122.042
- Схемы подключения.
- Типовые схемы РЗА, в которых используется РС83-А3.
- Статьи, брошюры и упоминания про РС83-А3.
