ПАНЕЛИ ЭКСТРЕННОЙ РЕКОНСТРУКЦИИ ШЗА-ПР

Модификации

• ретрофит ячейки отходящей линии;
• ретрофит ячейки ввода;
• ретрофит ячейки СВ;
• ретрофит ячейки ТСН;
• и другие.

Конструкция

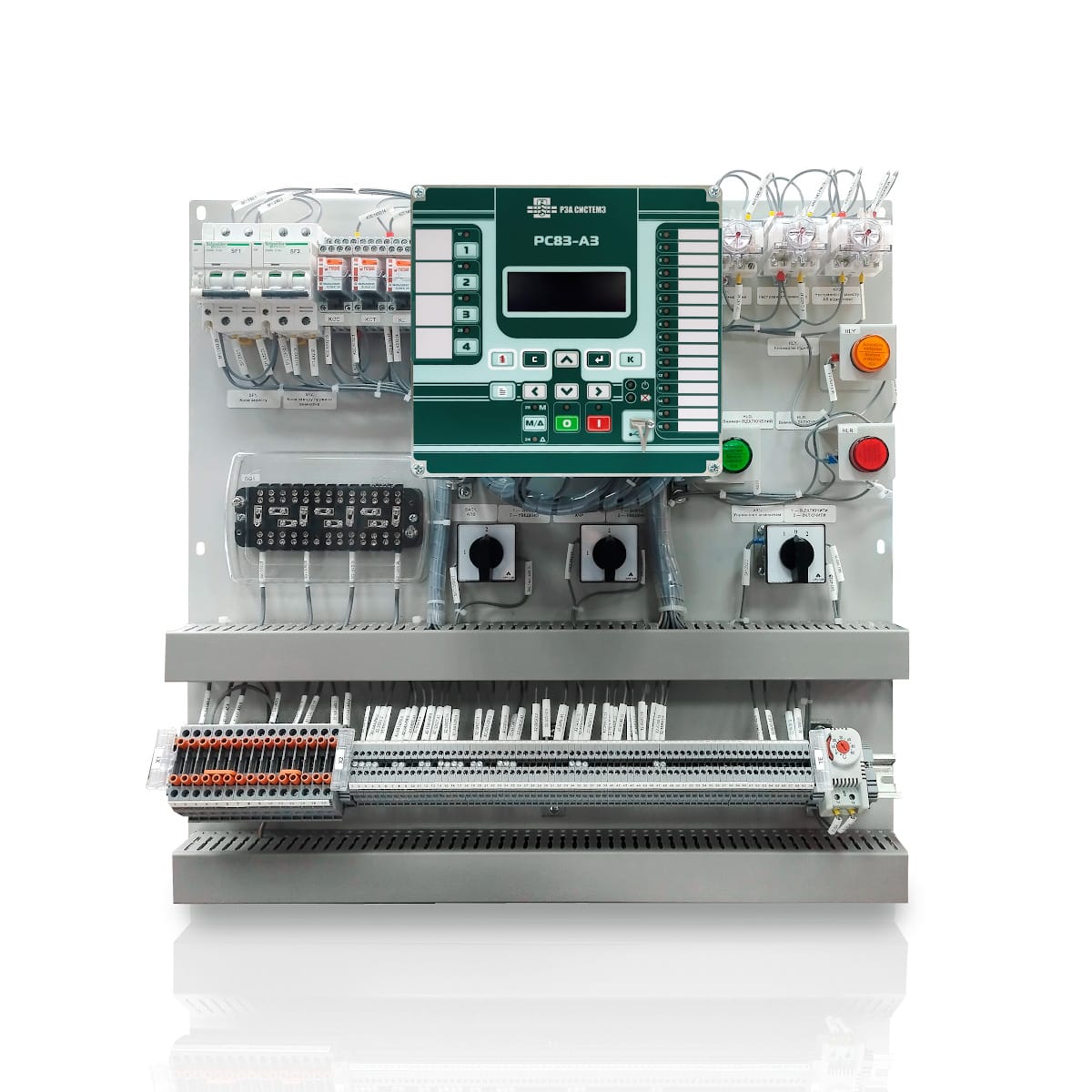

• Шкаф/панель представляет собой металлоконструкцию – блок, на котором размещены устройства релейной защиты и автоматики, аппаратура опертока, управления и индикации, элементы сигнализации и измерительные приборы.
• Для подключения панели к ячейке служит смонтированный на ней ряд зажимов.
• Крепление панели – на винтах или петлях (поворотная панель).
• Монтаж схем блоков выполняется согласно типовых схем присоединений 6-10 кВ с устройствами РС83, РС830 разработки нашей компании. Необходимые типы схем согласовываются с заказчиком.
• Габаритные размеры панели – 500х600 мм

Информация для заказа

• Опросный лист для заказа панели ШЗА-ПР
